XGN15-12全封閉式充氣柜
- 掃碼查看手機端
開關柜為模塊化單元模式，可根據不同用途進行組合；由固定式單元組合與可擴展型單元兩大類，變電站對緊湊型開關柜活使用的需要。
XGN15-12全封閉式充氣柜是一個密封的系統，其帶電部件以及開關封閉在不銹鋼的殼。整個開關裝置不受外部環境條件的影響，從而可以運行性及人身，并且實現了免維護。通過選擇可擴展母線，可以實現模塊化。擴展母線緣和屏蔽，了高性和性。XGN15-12全封閉式充氣柜同時可以提供TV化的自動決方案：形成了化開關的概念，并將現場安裝及調試工作量。
XGN15-12全封閉式充氣柜分為非擴展標準配置和可擴展標準配置。由于具有全模塊和半模塊的組合性以及自身的可擴展性，因?yàn)榫哂屑捌涞幕钚浴?br />
XGN15-12全封閉式充氣柜型充氣式開關式開關執行GB標準。
在室內條件下（20°C）運行的設計壽命過30年。

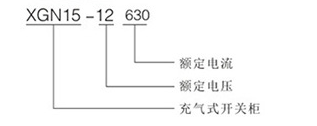

型號及含義
型號及含義
結構特點
1.XGN15-12全封閉式充氣柜SF6氣體做為滅弧及緣介質。
2.開關柜為全密封、全緣結構：母線、開關及帶電部件封閉在不銹鋼殼體中。
3.腔體充以1.ar的SF6氣體，護等達到。IP67：整個開關裝置不受外部環境條件的影響，即使在短暫水浸等情況下也能開關正常運行，產品免維護。
4.開關柜具有完善的“五”連鎖裝置，杜人為誤操作可能引起的人員及設備運行保障。
5.開關柜具有的泄壓通道，即使在情況下也能保障操作人員及人身。
6.開關柜分為固定單元組合和可擴展單元組合兩類。
7.開關柜通常由正面進出線，也可按不同的安裝位置實現側出線或側擴展。
8.柜體尺寸安裝方便，并能夠適合空間狹小及環境條件的地方。
9.開關柜可根據用戶的不同需求配置電動、遙控及檢測裝置。。
| ·氣體壓力 | 20 下絕對壓力為1.4bar |
| 氣體年泄漏率 | 0.2%/年 |
| 防護等級 | IP67 |
| 氣室不銹鋼厚度 | 3.0mm |
| ·正常運行環境條件 |
|
| 最高溫度 | 40°C |
| 最低溫度 | -40°C |
| ******平均相對濕度 | ≤95% |
| 海拔高度 | ≤2000米 |
| ·母線 |
|
| 開關柜內母線 | 400mm2Cu |
| 開關柜接地母線 | 150mm2Cu |
| ·顏色 |
|
| 開關柜前面板 | RAL 7012 |
| 側板和電纜室前蓋板 | RAL 7035 |
| ·滿足標準 |
|
|
| GB/T11022 | GB3906 | GB1985 |
| GB16926 | GB38041 | GB1984 |
| GB3309 |
|
|
| IEC60056 | IEC60129 | IEC60256 |
| IEC60298 | IEC60420 | IEC60694 |
技術參數
C模塊
F模塊
V模塊
CB模塊
負荷開關
組合電器
真空開關
隔離/接地開關
真空斷路器
隔離/接地開關
額定電壓
KV
12
12
12
12
12
12
額定頻率
HZ
50
50
50
50
50
50
工頻耐受電壓（相同/斷口）
kV
42/48
42/48
42/48
42/48
42/48
42/48
雷電：中擊耐受電壓
kV
75/85
75/85
75/85
75/85
75/85
75/85
額定電流
A
630
注"
630
1250/630
額定閉環開斷電流
A
630
額定電纜充電開斷電流
A
10
額定短路關合電流（峰值）
A
50
80
額定峰值耐受電流
kA
50
額定短時耐受電流
kA/35
20
額定短路開斷電流
kA
31.5
20
25
額定轉移電流
A
1700
配用熔斷器******電流
A
-
125
回路電阻
-n
≤300
≤600
機械壽命
次
5000
3000
5000
2000
5000
5000
