kYN61-40.5鎧裝移開式中置柜
- 掃碼查看手機端
KYN61-40.5高壓開關柜簡述
KYN61-40.5鎧裝移開式中置柜其主要特點是柜內配用ZN85-40.5型全絕緣真空斷路器及彈簧操動機構，柜體采用鋼板噴塑組裝而成，手車推進拉出輕便。外形美觀、方案多樣。
本產品用于35kV三扣交流50Hz電力系統中，作為電廠、變電所及丁礦企業的配電室接受與分配電能之用，具有控制、保護和監測功能。
本產品符合：GB3906《3~35kV交流簡述封閉開關設備》、GB/TII022《高壓開關設備和控制設備標準的共用技術要求》、DL/T404《交流高壓開關柜訂貨技術條件》、IEC60298《額定電壓1kV以上52kV以下交流簡述封閉開關設備和控制設備》標準。
使用環境
1.周圍空氣溫度：-15°C~+40°C；
2.海拔高度：2000m及以下·
0 3.濕度條件：
日平均相對濕度：≤95%，日平均水蒸氣壓力不超過2.2kPa；
月平均相對濕度：≤90%，日平均水蒸氣壓力不超過1.8kPa；
4.地震烈度：不超過8度；
5.沒有腐蝕性或可燃性氣體等污染的場所；
注：超出上述正常條件使用時，用戶可與本公司協商。

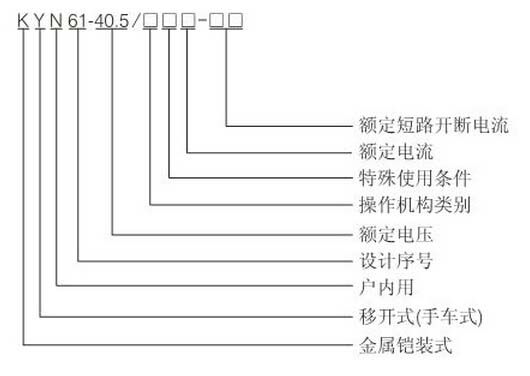

型號及其含義
技術參數表
額定
絕緣水平
外形安裝圖
名稱
單位
數據
額定電壓
kV
40.5
額定電流
主母線的額定電流
A
630、1250、1600
配用斷路器的額定電流
A
630、1250、1600
1min工頻耐受電壓，極間、極地間/斷口間
kV
95/100
雷電沖擊耐受電壓（峰值），極間、極地間/斷口間
kV
185/215
輔助回路、控制回路的工頻耐受電壓
V/1min
2000
額定頻率
Hz
50
額定短路開斷電流
kA
20、25、31.5
額定短時間耐受電流/額定短路持續時間
kA/4s
20、25、31.5
額定峰值耐受電流
kA
50、63、80
額定短路關合電流
kA
50、63、80
控制回路額定電壓
V
DC：110 220，AC：110 220
防護等級
開關設備外殼
IP4X
隔室間（柜門打開時）
IP2X
